1、HT-KY110 矿用皮带集控系统由济南华通独家研发,可以监测矿用皮带运行过程中出现撕裂、闭锁、跑偏、烟雾、 堆煤、 速度、温度、打滑、纵撕、 断带、超温洒水、煤位、拉线急停等情况,并即时做出反馈,大大提高了生产效率和生产安全。

2、本系统以PLC作为主控元件,具有防潮,抗干扰能力强,现场易编程、易扩展,基本免维护,还能够实现软件控制化,自动检测系统故障等功能。

3、本系统具备手动、自动、检修等多种模式,可根据现场情况即时监测、检测、调整。可现场编程、组网,可以与综合自动化系统及信息系统实时对接。

4、本系统可应用于:煤矿、铁矿、铜矿、金矿、银矿、稀土、铬铁矿、铝土矿、铅锌矿钨矿、锡矿等各类矿区。本系统已经通过煤安认证和最高防爆等级认证,各类矿山企业均可放心使用。

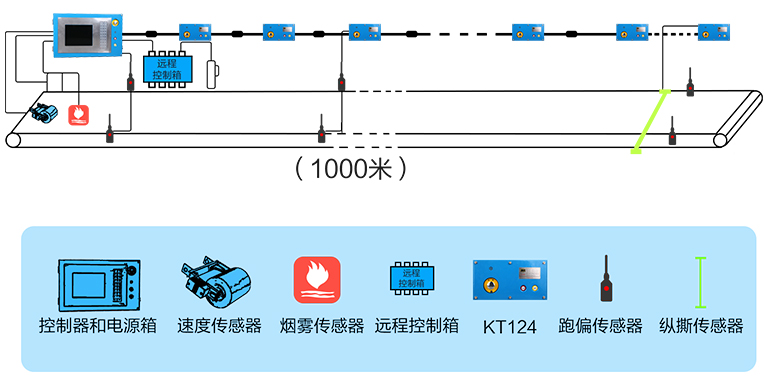

5、本系统可实现井下掘进顺槽皮带、采煤工作面顺槽皮带、主运输皮带、洗煤厂皮带等各类皮带的保护、控制、 沿线通话、故障检测、显示及报警等功能,可以全方位监测控制皮带系统,保障矿用皮带的正常运行。

6、本系统不仅可以监测皮带运行状态,而且可以进行集中控制,实现皮带机远程控制与无人值守,与普通的皮带综合保护系统有本质区别。


系统功能


一、皮带九大保护:

1、撕裂保护

系统监测到运行中的皮带出现纵向撕裂时,报警并提示撕裂位置,并即时停止皮带机的运行。


2、断带保护

对皮带进行全程监测,当发生断带情况时,可以立即报警并紧急停机,防止损害进一步扩大。


3、跑偏保护

当运行的皮带超出托辊端部边缘100mm时,发生跑偏时,报警并停止皮带机运行,其保护动作所需作用于跑偏传感器中点正向力为10~200N。可以设置只报警不停机。


4、 堆煤保护

在2秒内连续检测到煤位超过预定位置,报警并停止皮带机运行,保护动作的作用力不大于6N。



5、速度保护:

对皮带速度进行实时监测。当皮带速度在设定的时间内超出或低于设定的数值时,报警并停止皮带机的运行,也可以设置只报警不停机。


6、超温洒水保护

当系统检测到测皮带机运行温度超过设定值时,系统即时应报警,同时启动洒水装置快速喷水作业,进行降温。


7、烟雾保护

在皮带运行过程中,检测到烟雾且浓度达到警戒值时,报警并启动洒水保护,可即时停止皮带机运行。也可以设置只报警不停机。



8、急停保护

在检测双向急停开关在任何一边施加40~200N的力时,双向急停开关能停止皮带机的运行,并自锁。



9、张力保护

张力传感器用于测量煤矿井下皮带机张紧力的变化,发现张力异常,报警并停止皮带运行,可以设置只报警不停机。。


二、控制及报警功能

1、计算机集中控制

操作人员在井上可直接对井下设备进行启停操作,并可根据实际需要实现设备的单启、单停;联启、联停;单启、联停;联启、单停等操作,

2、人工就地控制

在就地方式下,操作人员可以分别对掘进顺槽皮带、采煤工作面顺槽皮带、主运输皮带、洗煤厂皮带进行启动、停止的控制。

3、检修方式控制

井下设备检修阶段,可打破各设备连锁关系,随时、任意启停任设备。

4、点动方式控制

(1)各被控设备在检修、调试过程中经常要点动电机,此工作方式可实现单个电机的点动。

(2)具有同煤流方向互相闭锁功能,实现顺煤流停,逆煤流开,也可实现两者互换。

(3)通过按下沿线的急停按钮可实现紧急停机,并显示急停位置。

(4)对启动、停止过程以及各保护信号均有语音报警。

(5)带有磁力起动器负载电流检测和显示功能,当电机过载后实现语音报警。

(6)各种控制方式间有可靠闭锁。


三、显示功能

1、12.1吋彩色液晶屏以图形、动画及汉字显示

2、被控设备开机率统计及显示

3、被控设备运行状态图形、动画显示

4、被控设备运行状态汉字提示

5、沿线闭锁位置显示

6、沿线电缆断路检测及断路位置显示

7、在计算机屏幕上动态显示全系统工况、主要保护、参数及每条皮带运行的有关信息。


四、语音通讯功能

通过该系统工作人员相互之间可以通话,便于设备检修、联络,同时可与地面通过调度电话实现与皮带沿线的半双工通讯。


五、扩展功能

控制器留有备用容量和接口,可以很方便地进行扩展。


六、系统所有检测输入信号

开关量、模拟量(1~5V;4~20mA;200~1000Hz)由参数设定选择。


七、灵活的参数设置和密码保护功能

HT-KY110系统的控制箱就地带有所有检测及控制的参数调整功能。

可直接通过参数调整设置密码保护功能
