l  电力设备温度实时在线监测

l  高压电缆温度实时在线监测

l  电缆隧道火灾报警

l  电力线路安全监测

光纤光栅技术是一种先进的光传感技术,也是现代光电科技的前沿技术,由于从数据采集到传输的全过程均实现光传输,因此真正实现了无电检测。光纤光栅传感技术作为一种先进的无源光传感技术在电力系统有着特别的应用优势,由于光纤光栅能够不受任何强电磁干扰的影响,并具有高灵敏度、高精度,高绝缘、耐辐射、耐高温、耐腐蚀等特点,而且我们可以根据不同需要和不同的使用场合,把光纤光栅传感器做成不同的尺寸和形状,能对被测设备无任何影响,因此非常适合电力系统的状态监测的需求。






一、光纤光栅温度实时在线监测系统功能


1、光纤光栅可以对电力设备的变压器、高低压开关柜、断路器、刀闸、母线、电电流或电压互感器等实现在线温度监测,可以对高压电缆本体、电缆接头、电缆终端实现精确的温度在线监测,对电缆隧道火灾探测、电缆排温度监测提供了一种更快速(相应时间小于20秒)、更准确、更有效、更先进的探测手段。

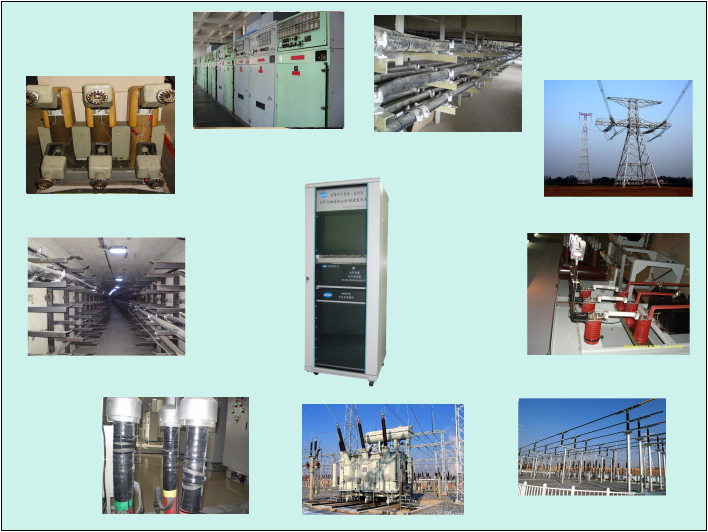

光纤光栅电力综合实时在线温度监测示意图


2、 光纤光栅技术为电力设备的温度监测提供了一种传统技术难以实现的手段和难以达到的功能和效果,能更安全、更精确、更及时、更全面的反映电力设备在运行中的温度状态。




变压器                                          开关柜


3、 系统对各监测部位能实现准确定位,不管在密闭的设备内部或在开放的环境中,各温度传感器都会显示位置信息和温度信息,为监控和维护提供很大便利。





4、 对各关键监测区域或部位出现的温度异常能实现早期发现和预警,真正做到早发现、早处置,确保安全。

5、 系统能够对不同的监测设备、不同的监测区域,不同的监测要求设置不同的监测标准,能实时记录温度数据,根据温度的变化情况、温度的变化趋势、历史数据等形式记录设备的运行状态,为电力系统设备的状态检修提供直接的可靠的参考依据。

6、 系统具备自检功能,能正确判断是自身故障还是电力设备运行异常,并对异常位置进行定位和报警,不误报,不漏报。

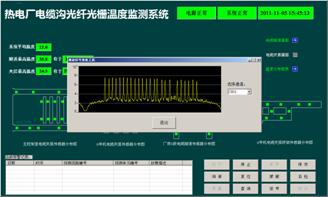

传感器工作状态显示


7、 系统维护简单,温度探测器防水、耐腐蚀、防震、防辐射、不受任何电磁干扰,能长期在各类恶劣环境中稳定工作。

8、 系统具有丰富的数据接口,可通过OPCMODBUSTCP/IP等标准接口实现和其他系统的数据共享。


二、光纤光栅温度在线监测系统的应用

1、电力设备温度实时在线监测:电力设备主要是开关柜、变压器、互感器、接线排、电机设备、动力设备、电源以及其它有关一次设备等温度监测采用光纤光栅技术可以做到其它传统技术无法实现的技术要求,如开关柜触头直接测温,其它传统技术就很难实施,由于光纤光栅温度传感器可以做的很小,可以直接安装到开关柜的触头以及其它设备的关键测温部位,同时不会影响设备的工作性能。可以快速精确反应设备运行中的温度状况,为设备的状态监测提供了一种先进可靠的技术手段。



开关柜动触头安装光纤光栅温度探测器


2、 高压电缆温度在线监测:光纤光栅可以对运行中的高压电缆实现实时在线的温度监测,可以精确测量电缆本体、电缆接头、电缆终端以及有关电缆的其他重点监测部位如弯曲、外部变形部位的温度监测。由于由于光栅技术可以精确测量温度,我们可以通过测量电缆表面温度并经过比对实验可以测出电缆芯层运行温度以及载流量。



光纤光栅高压电缆温度在线监测

3、 电缆隧道火灾报警:电缆隧道有大量的电缆,除了对高压电缆以及其他电缆进行单独的温度监测外,还有若干电缆敷设在电缆架上或电缆槽上,因此必须对电缆隧道实行电缆火灾探测,由于隧道内电磁环境复杂,传统技术由于抗电磁干扰能力差,易误报,因此采用光纤光栅技术不仅可以实时监测电缆隧道环境温度,而且对出现可能的电缆火灾能尽早发现并精确定位,大大降低火灾发生概率。



电缆隧道火灾报警温度监测

4、 电力线路安全监测:在电网中有大量的电力线路,特别是有220KV500KV750KV1000KV等超高压、特高压线路,这些线路跨度大,特别是大跨越线路跨度更大,因此无论是铁塔或是绝缘子还是线路所承受的力很大,长期的高低温变化、日晒雨露、风雨冰霜容易使如铁塔、绝缘子、线路老化,承受力降低,严重时会导致线路倒塌,因此采用光纤光栅技术可以监测线路的疲劳状况,一旦发现状况可以及时采取措施,避免恶性事故的发生。




高压铁塔结构安全健康监测
