隧道渗漏水自动化远程监测报警系统



       “中国高铁”已经成为中国制造的一张重要名片,保证高铁的安全稳定运行是各地铁路工务的头等大事。

       近期我们为东北某市高铁工务段设计了一套隧道渗漏水远程监测报警系统,协助工作人员监测隧道内排水沟的水位。

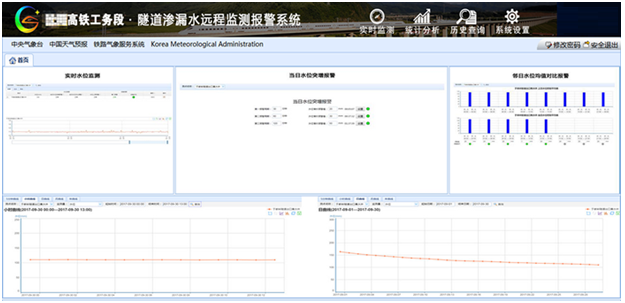

系统首页

       为数据汇总页面,可全局总览当前系统的运行概况,包括实时水位、当日水位突增报警、邻日水位均值对比报警等。想了解详细情况双击即可跳转到对应的详细页面。






实时水位监测

       显示当前隧道集水井和泵房集水池的运行情况,点击测点即可显示水位变化实时曲线。

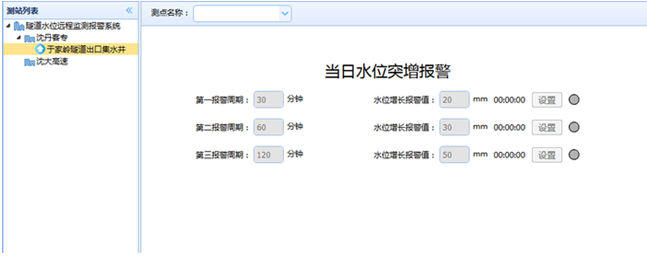

当日水位突增报警

       可设置三种水位突增的报警类型,三种水位报警监测同时运行,互不干扰。每种类型可设置独立的检测周期和报警值,周期内水位增长的高度大于设置的报警值才会发出报警。

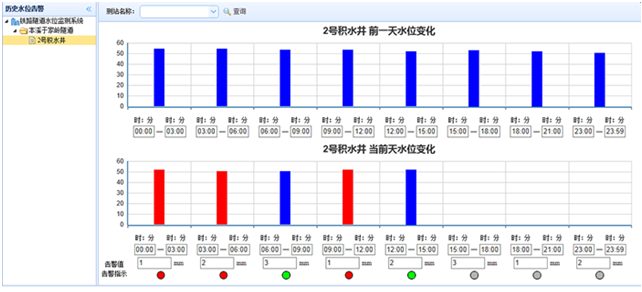

邻日水位对比报警

       在界面中显示今日和昨日的水位高度平均值柱状图。图中以一天为周期,将一天分为8个时段,每个时段可根据用户需要设置起止时间和水位差值报警值。当今日某时间段的平均水位大于昨日同一时间段的平均水位且高度差大于设置的报警值时发出报警。

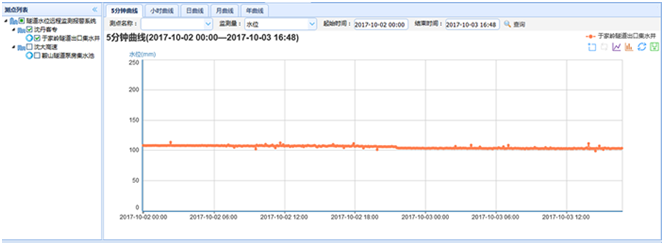

水位历史曲线分析

       提供5分钟曲线、小时曲线、日曲线、月曲线、年曲线五种分析方式。

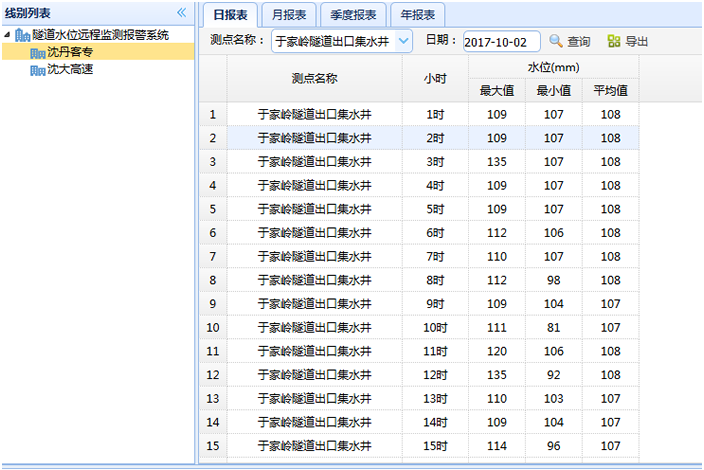

水位历史统计报表

       提供日报表、月报表、季度报表、年报表四种统计报表。
