电缆沟水位自动化监测控制系统

系统概述

       电缆沟主要用来放置和保护电缆,是变电站、发电厂、大型厂矿和市政工程中不可或缺的基础设施。由于地势或设计原因,雨季中电缆沟内经常积水,水位过高后,就会造成电缆长期浸泡在水中、不断腐蚀,不仅会破坏绝缘性,还会导致电缆进水而引起爆裂。



图片34.png    图片35.png

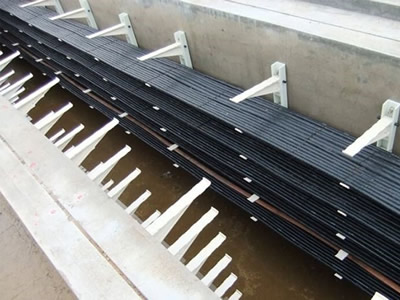

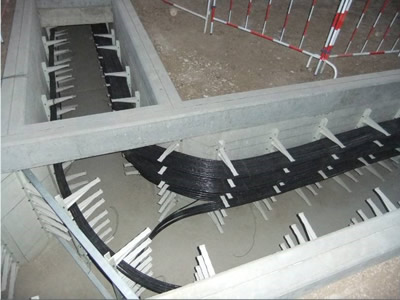

电缆沟实景图



       电缆沟水位监测及自动排水监控系统专为解决此问题而设计,是实现电缆沟内积水监测预警和及时排水的重要措施,既保障了电缆线路的安全运行,又大大减轻了巡检、维护人员的工作量和劳动强度。



典型应用



1、水位监测短信报警



系统组成:

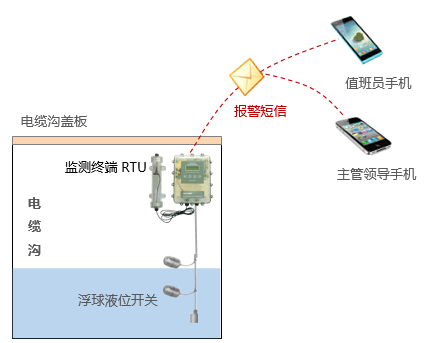

水位监测短信报警系统示意图



功能特点:

       (1) 适用于无供电条件的监测现场,设备隐蔽安装于电缆沟内。

       (2) 通过安装1个或多个浮球液位开关,实现一级或多级报警。

       (3) 支持同时向4个手机发送报警短息,提醒工作人员及时采取人工排水措施。

       (4) 用户可自行编译短信内容,如:

              XXX电缆沟水位紧急告警30厘米;

              XXX电缆沟水位危急告警50厘米。

       (5) 监测终端RTU防潮、防水,自带锂电池组供电,安装简便。



2、水位监测预警及自动排水监控



系统组成:

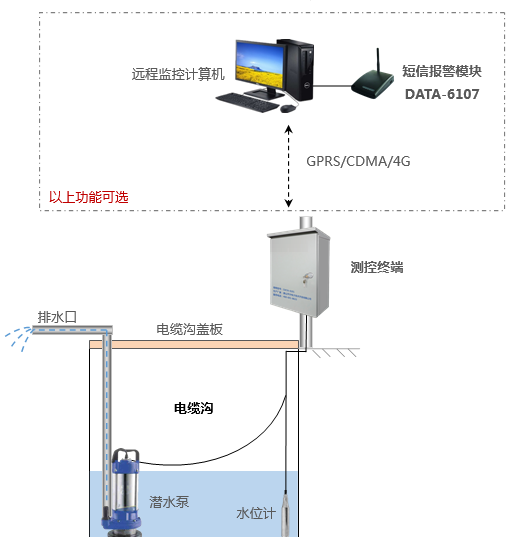

水位监测预警及自动排水监控系统示意图



功能特点:

       (1) 适用于具备AC 220V/380V供电的监控现场,室内、室外安装均可。

       (2) 实时监测电缆沟内水位,根据水位上、下限自动控制潜水泵向外排水(上限开泵、下限关泵,上下限数值可设)。

       (3) 支持手动控制潜水泵的启、停。

       (4) 根据实际需要,可灵活选用是否远程监控。

       (5) 远程监控时,水位过高自动远程告警、并向相关责任人发送报警短信;同时支持远程控制潜水泵的启、停。

       (6) 支持扩展电缆沟温、湿度监测和现场、远程声光报警等功能。

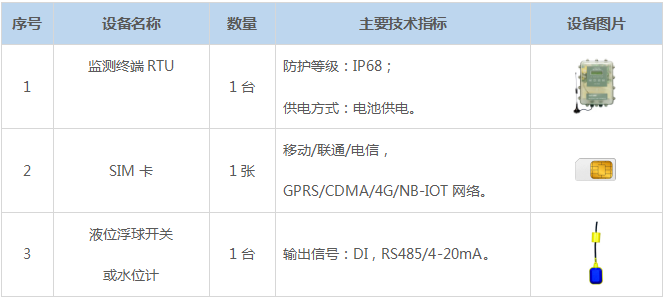

主要设备组成

      备注:以“水位监测短信报警”为例。
