水闸自动化远程控制系统

水闸自动化远程控制系统项目概况

2015年11月,湘江流域发生了大冬汛,许多水利工程被毁。 湖南省永州市某排水泵站的闸门、泵组、变压器等也有一定程度的损伤,损失近200万元。水利局于2016年初对该排水泵站进行了改良,更新了受损的电气和控制设备。 本公司为该项目提供了水闸、排水泵组的在线监测系统。

水闸自动化远程控制系统现场工艺

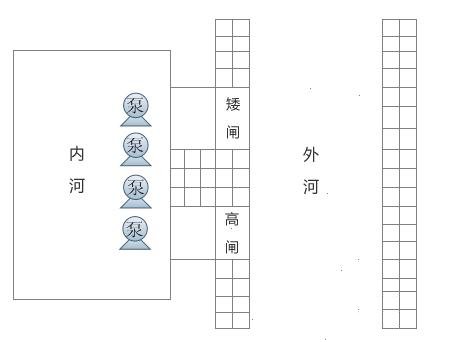

现场流程如图所示。排涝泵站负责汛期将内河洪水排到外河。主要设备有4个排水泵和1个短、高两个电动门。详情如下:

① 当内陆河水位达到警戒水位,外部河流水位低于警戒水位时,短门打开,内陆河通过短门流入外部河流,默认门完全打开。

② 当外河水位达到警戒水位时,为了防止外河回流到内河,关闭低门;当内陆河和外河水位达到警戒水位时,打开高闸门(全开),依次打开内陆河中的四个排水泵,将内陆河水强行排入外河。

③ 内河水位低于警戒水位时,依次关闭各排水泵,关闭高门。

水闸自动化远程控制系统组成

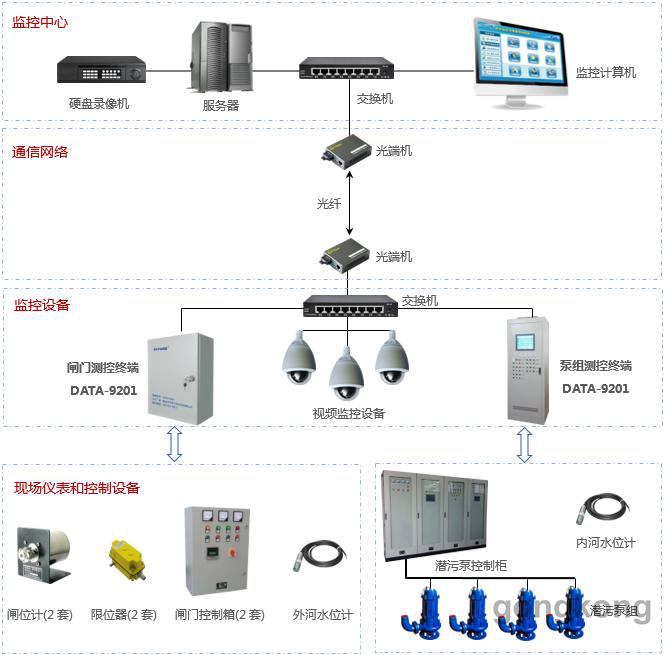

河道水闸在线监控系统拓扑图

水闸自动化远程控制系统系统功能

水位监测:实时监测内河、外河水位,设置多级报警,水位高、水位高时自动提示。

设备监测:监控闸门和排水泵组的电压/电流、工作状态、故障状态、控制方式和闸门提升高度,可以使排水泵站的运行状态一目了然。

运行控制:现场手动控制,通过现场监控终端,手动控制闸门升降和停止,启动和停止排水泵组。

远程手动控制:通过监控软件远程手动控制排水泵组的闸门升降、停止和启停,支持闸门开度的远程调节,实现现场无人值守。

逻辑自动控制:高/低水闸,排水泵群根据内河和外河的水位自动开关,不需要人为的介入,实现智能的自主运转。

视频监视:内河、外部河流、闸门和泵组的实时视频被同步监控。视频和数据可以显示在同一个屏幕上,也可以显示在不同的屏幕上,以充分显示场景中的真实场景。

故障报警:在供电异常、闸门/排水泵群故障、仪表通信中断、设备控制故障时自动发出警报,及时进行检查维护。

统计分析:监控软件可一键生成数据统计报告、期间分析曲线,便于设备运行分析和管理优化。

记录存储:统计数据纪录、实际操作纪录、历史时间影象等全自动储存,可随时随地查寻、启用,有利于安全事故追朔。

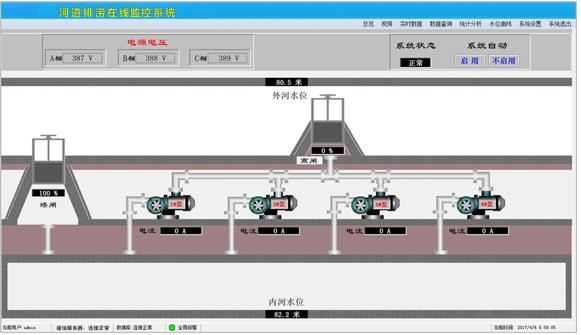

水闸自动化远程控制系统软件界面

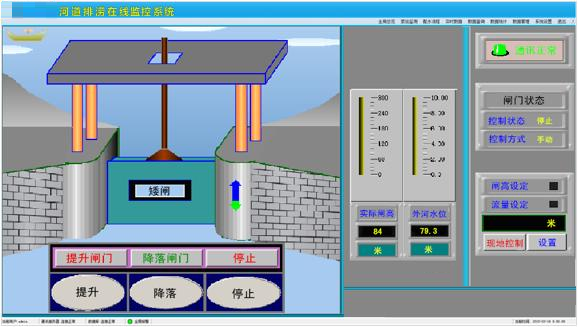

闸门控制界面

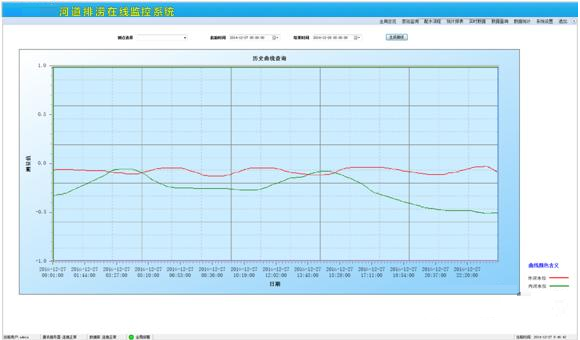

曲线分析界面

水闸自动化远程控制系统应用效果

该系统的应用极大地提高了排水泵站的管理效率,极大地解放了人力,实现了现场无人值守和设备自动运行。

该系统的预警和报警机制,一方面显著提高了汛期排水响应能力;另一方面,及时发现和处理设备故障,在故障发生前防止其发生,得到业主单位和排水泵站管理人员的高度肯定。
