涵闸监控系统

浏览量:   来源:http://www.sdhtzk.net  作者:华通中控

  一、涵闸监控系统概述

  涵闸监控系统方案主要对闸站群的联合运行进行有效监视和控制,保证闸门更加安全、可靠的运行。适用于机组工作闸门、泄洪闸门、冲沙洞闸门,以及水利、航运、供排水系统的节制闸、船闸等各种闸门的自动化控制与远方调度。闸门现地监控站按照"无人值班、少人值守"的目标进行设计。水闸监控采取常规就地监控与远程监控相结合的模式。以远程监控为主,现地监控站监控系统综合利用成熟的工业控制技术、传感器技术、数据传输技术以及计算机技术,建立先进的控制系统,提高工程的安全性、可靠性,充分发挥工程效益,促进工程管理的科学化、现代化。有效地提高了用户的工作效率,减小了工作量,人员成本降低,完全实现了涵闸的远程监控,整个系统实现了自动控制、远程监视的目的。

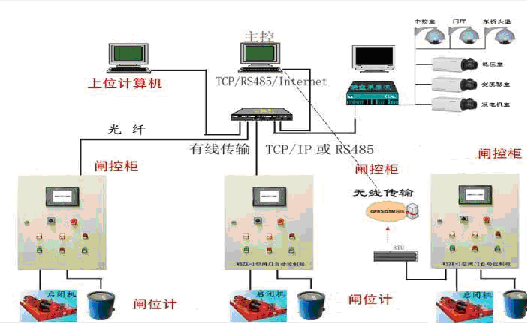

涵闸监控

  二、涵闸监控系统通讯

  涵闸监控系统有两种通讯方式,当现场条件允许,方便铺设光纤或网线时采用有线通讯方式进行通讯;当闸站距离监控中心较远,不具备铺设通讯电缆的条件时采用GPRS无线方式进行通讯。

  三、涵闸监控系统组成

  该系统包括高低压配电柜、保护装置、现场控制柜、自动化控制系统、视频图像监控系统、仪表系统安装以及全厂电气安装等

  四、应用领域

  涵闸监控系统适用于新建、扩建或改建的大、中、小型灌溉、排水及工业、城镇供水水闸的自动化远程监控。

  五、涵闸监控系统功能

  1、 自动监测闸门上下游水位

  2、 根据操作规程自动控制闸门启闭

  3、 自动/手动控制兼容

  4、 具有梯形连锁功能

  5、 可定开度自动控制或定流量自动控制

  6、 计算各闸门过流量、合计流量及各泄水建筑累计过水总量

  7、 具有操作过程记录功能

  8、 具有操作过程查询、检索功能技术指标

  9、  传感器:机械式闸位计,光电式闸位计

  10、 传动方式:齿轮传动,钢丝绳传动

  11、 监控网络结构:分层、分布式

  12、 信号传输方式: 有线(光缆、电缆)/无线(GPRS)

  13、 分辨力:±1cm

  14、 精度:≤±2cm(10m变幅内)

  15、 波特率:2400bps~9600bps

  16、 上位机工作平台:WindowsXP或Windows7操作系统

  17、 自动监测被控闸门开度及工况

  六、涵闸监控系统特点

  1、 涵闸监控系统配有完善的应用功能软件,具有丰富的组态工具;

  2、 软件模块化设计,测试和调整程序简化;

  3、 采用灵活多变的网络结构设计,支持工业以太网、各种现场总线;

  4、 涵闸监控系统实时性好,抗干扰能力强,抗静电干扰、电磁干扰及射频干扰,可防尘、防潮;

  5、 人机接口功能强,操作方便;

  6、 采用符合国际标准的通讯协议:RS232/485、MODBUS、ProfiBus、PPI等;

  7、 视频图像监控系统也可纳入水闸自动化监控系统中。

  8、 分布式网络结构,系统配置灵活,易于扩充和升级;

  9、 丰富多彩的图形界面,简单易学,使用方便;

  10、采用工业以太网作为通讯网络,把分散测量和控制的信息快速有效地联网,形成一个完整的通讯网络,配置计算机监控系统,简化了网络系统设计,提高了可靠性。
