贵州泵房控制系统解决方案[详细]

浏览量:   作者:华通中控

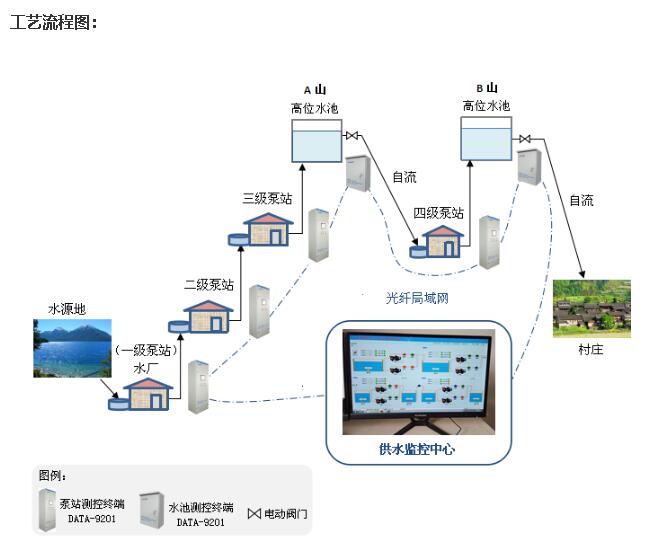

贵州某农村水厂的水源取自一个湖泊。经过水厂净化消毒后,水由三级泵站(包括水厂的一级泵站)泵送到甲山高水池,然后自动流向山下的四级泵站,再由四级泵站将水输送到乙山高水池,最后通过重力流向山下村庄供水。

为了解决管理人员不足、系统运行能耗高、管理成本高等问题。,当地水务部门已提出建立“多级泵站远程监控系统”。我公司为本工程提供了一套完整的监控设备和软件,实现了四级泵站的联动控制和系统的无人值守。

泵房控制系统说明:

1、通信及组网

       该项目位于山区,无线信号质量很差。为保证系统的稳定性并方便后期扩展视频监控功能,各站点间均铺设了光纤,组成了光纤局域网。

2、系统功能

       ① 监控中心实时监测各级泵站、水池运行工况及运行数据,包括:

       ★ 水泵、电动阀运行状态、故障状态、控制模式、工作电流和电压。

       ★ 泵站水池、高位水池水位。

       ★ 测控终端箱门状态、供电状态。

       ② 四级泵站联动,保障各级水池合理蓄水。

       每级泵站根据下一环节水池水位自动运行,水位低时自动补水、水位高时自动停水,四级泵站联动、无人值守运行。

       系统运行效率高、水泵运行时间短,保障供水安全、电能节约。

       各级泵站均支持远程控泵、控阀,一旦供水异常可及时进行手动控制。

       ③ 远程控制高位水池电动阀门,实现按需供水。

       监控中心根据用水需求,远程控制高位水池电动阀门的开启、关闭,

       ④ 故障预警,可及时发现和处理设备故障。

       水泵/阀门故障、电流超限、电压缺相等故障发生时自动报警,以便维护人员及时检修,保障正常供水。

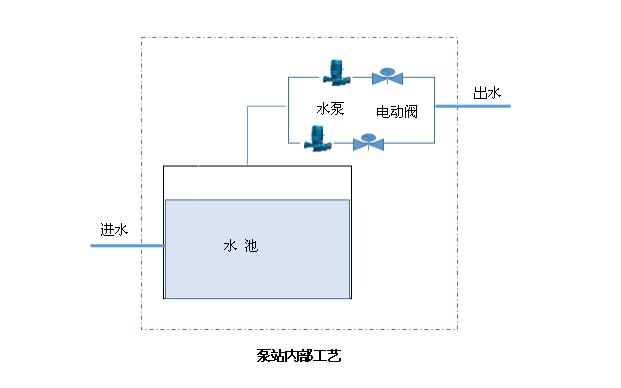

3、泵站联动控制原理

       ① 下一环节水池水位到达水位上限时,本级泵站自动关阀、关泵,停止供水;

       ② 下一环节水池水位到达水位下限时,本级泵站自动开泵、开阀,启动供水;

       各级泵站均按上述逻辑自主运行,实现四级泵站联动控制,系统自动供水。
