污水处理厂全自动化控制系统的构建

浏览量:   作者:华通中控

  污水处理厂全自动化控制系统是如何进行构建的,下面,小编来和我们详细的介绍一下。

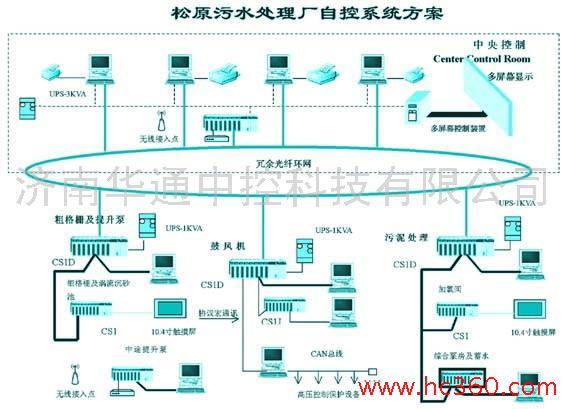

污水处理厂全自动化控制

  1、 基本系统的选择

  目前用于污水处理厂全自动化控制系统的基本形式主要有三种DCS系统、现场总线系统和基于PC控制的系统。从规模来看三种系统所适用的规模是不同。DCS系统和现场总线系统一般适用于控制点比较多而且厂区规模比较大的系统,基于PC的控制则用于小型而且控制点比较集中的控制系统。

  基于PC的控制系统属于高度集成的控制系统,其人机界面和信号采集控制可能都处于同一个机器内,受机器性能和容量的限制,本工程厂区比较大,控制点较多,因此采用基于PC的控制系统是不太合适的。

  DCS系统适用于模拟量多,闭环控制多的系统。而现场总线系统的主要优势是适用用于控制点相当较少而且特别分散的系统。从施工和维护的角度来看,传统的DCS系统布线的工作量要远远大于现场总线系统。此外,现场总线系统与DCS系统相比,还有最为重要的一点是开发性好,扩展方便。

  2、人机界面设备的选择

  人机界面设备是直接与操作管理人员进行交流的监控视备,一般由两部分组成,即现场监视设备和中控室监视设备。现场监视设备可以是PC机或是触摸屏,中控室监视设备一般由工控机、模拟屏或投影仪等组成。监视设备应在兼顾投资的情况下,保证操作管理人员可以对整个污水处理厂全面直观的监视与控制。

  中控室监视设备是全厂的指挥和信息处理中心。中控室监视设备比较传统的做法是模拟屏加工控机的方式,这种方式造价比较高且复杂。随着多屏卡功能的不断完善,现场又出现了工控机多屏显示加投影仪的模式。多屏卡的安装使得一台工控机可以同时拖动多台显示器,并显示不同画面,不同的工段可以同时显示,保证了操作人员监视的全面性。投影仪可以把所需要的任何画面进行放大显示,也可以供人参观。

  3、通讯网络选择

  现场总线系统最主要的特点就是依赖网络通讯,分散控制和信号采集,最大程度的减少布线,节省安装和维护费用。现场总线主要是指从现场控制器或IO模块到监控系统的通讯网络。目前现场总线,根据通讯协议的不同可以分为很多种,比如,ProfiBus、CAN、ControlNet、DeviceNet FF Lon总线等。目前现场总线技术还没有统一的标准,各自的功能特点基本一致,因此本工程设计时选用在中小型控制系统应用非常广泛的ProfiBus总线。其在性价比较高,且在国内推广的时间长,稳定性较高。

  4、现场站设备配置的选择

  对于ProfiBus-DP网络来说只是提供了一个从现场到监控层的信息通道,但信号的采集和执行命令的下达仍然需要由控制器和现场的IO模块组成的站来完成。ProfiBus-DP网络是一种主从站的网络结构。整个网络上最多可以有128个从站,但只有一个作为主站,所有的通讯事务都由主站来管理。主站必须要有控制器(CPU),同时也可以安装IO采集模块。从站有两种方式:CPU+IO模块和通讯模块+IO模块。第一种方式每个从站都由CPU,每个站的控制事务都由本站完成,与主站之间的通讯量比较少。第二种方式是所有的从站都没有CPU,所有的控制事务都由主站CPU来完成,通过总线网络把命令结果传输到从站完成,从站只是远程IO。

  以上就是小编带来的关于污水处理厂全自动化控制系统的构建的分享,了解更多相关资讯,请时时关注我公司最新动态。
