取水泵站控制系统

浏览量:   来源:http://www.sdhtzk.net  作者:华通中控

  一、系统概述

  取水泵站控制系统实现了泵站设备的分布式控制和集中管理。通过将泵站的各种运行状态参数通过数字化、信息化和网络化,实现数据共享,中心控制室 同时对泵站的水位、流量、水泵、和阀门设备实现实时采集和自动远程控制,控制泵站各个设备的运行状态,在出现异常时迅速处理并报警。管理人员可利用本系统查看各控制点的数据,并进行远程设置, 必要时可对设备实施远程人工干预。实现取水泵站控制。通过企业内部网或国际互联网,管理人员可以方便的实现远程控制,并根据一定的权限进行不同的查询和操作。

泵站控制

  二、系统组成

  系统由远程排水泵站测控终端系统、通讯平台、中心管理系统平台组成 。

  ◆ 中心管理平台

  中心控制站采用组态软件通过网络能够远程同时对多个取水泵站进行远程监视和控制,采用远程通讯方式,接受终端机上传数据并进性分析存储。及时了解远端运行情况并可迅速做出处理,为相关部门作出决策提供依据。

  ◆ 取水泵站测控终端

  远程取水泵房利用各种传感器来监测水位、压力、流量;工作泵组启停、电流、电压状态。测得各种数据传送至终端机、进行数据分析存储,报警,并可发送到中心控制站,并对水泵、和阀门设备进行联动控制。

  ◆ 通讯平台

  通信平台常用两种,一是有线通信:每个取水泵站与管理中心之间租用光纤通信,调度中心、泵站控制中心、各职能部门之间通过局域网通信,该通信平台可传输连续图像。二是无线通信:每个排水泵站与管理中心之间通过 GPRS 无线 网络通信,调度中心、泵站控制中心、各职能部门之间通过局域网通信,该通信平台不能传输连续图像。

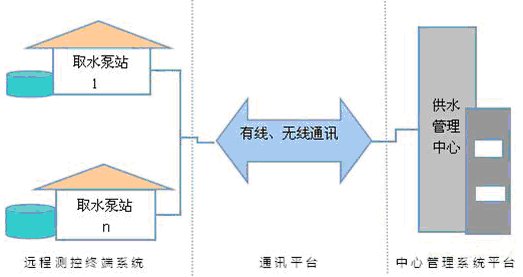

  系统通讯示意图:

  三、系统功能特点

  ◆必要时,可与水厂/泵站内蓄水池实现联动,根据蓄水池水位智能启、停水源井水泵。

  ◆节省了大量的人力、交通等水源井管理成本。

  ◆大幅度提高了供水生产效率和故障响应速度,确保了安全、稳定供水。

  ◆改变了传统的人工管理模式,全面提升了水源井管理水平。

  ◆远程控制/自动控制水源井水泵启、停,不需再安排人员到现场手动操作。

  ◆实时监测水源井的运行状态和运行参数。

  ◆实现参数异常自动报警、设备故障自动停机。

  ◆电流过大、缺相、水位过低过高、控制柜保护、配电室故障、闲人进入等 情况发生时,立即上报信息。就地、远程声光报警和短信报警。

      以上就是泵站控制公司带来的关于取水泵站控制系统的分享,了解更多泵站控制相关资讯,请关注我公司官方网站。
