闸门控制系统

浏览量:   来源:http://www.sdhtzk.net  作者:华通中控

  1.闸门控制系统说明

  为了更好地建设闸门自动化监控系统,需遵循以下设计原则:

  1)可靠性原则:设备可靠性高、适应恶劣环境且系统防雷抗干扰能力强。

  2)先进性原则:高起点、新技术、国内领先。

  3)实用性原则:结构简洁、功能实用、操作简单、界面友好。

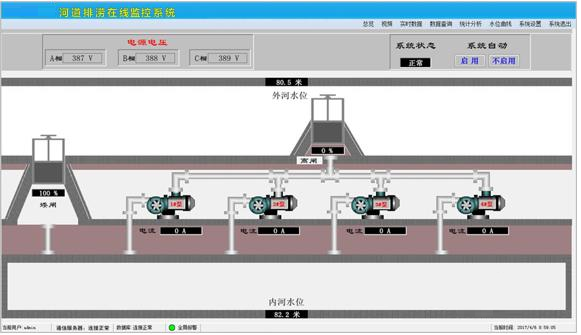

闸门控制

  2.闸门控制系统结构

  闸门自动控制系统主要包括监控中心站、现场监控单元和监控终端,实现闸门实时信息自动采集、传输和控制。

  1)监控终端:实时监测采集工况数据(水位,水情,流量,闸(阀)门开度、电压……);在设备工作异常时自动保护;控制机电设备合理运行;接收中心发出的控制命令,根据命令向中心传输系统运行参数。

  2)监控中心站:采用工业计算机,进行数据存储;为管理人员提供人机操作界面,实时显示闸门启闭机、出口工作阀等机电的工况;实时显示闸门的开度并计算过闸流量;实现数据查询及报表输出;通过授权的操作人员可通过工控机的人机界面远程控制闸门启闭。

  3)现场监控单元:主要由机柜、PLC(可编程逻辑控制器)电源、继电器、交流接触器等构成。

  3.闸门控制系统特点

  闸门自动控制系统的特点或优势具体如下:

  1)数据远传,报警及控制功能,响应速度快。

  2)历史数据存储,方便用户查询。

  3)采用C/S和B/S混合结构体系,确保系统能够实现远程控制或WEB方式访问,既可单机运行,也可网络运行。

  4)采用标准工业以太网接口,方便与现场各个设备交换数据,系统扩展性强,集成方便。

  5)远程软件采用标准化控制接口,可实现与其他软件和设备进行数据互通,从而构建大规模水利信息化系统工程,通过对水情、水量、水位的分析统计,实现对整个灌区、流域进行水量分配调度等。

  6)实时远程监测闸门的各测试数据,设定报警水位,并对原始数据进行各种计算,产生图形化报表。

  4.闸门控制系统功能

  闸门自动控制系统的具体功能如下:

  1)输出流量,水情日报表、月报表、年报表

  2)可视化图形显示闸门启闭过程和各类操作

  3)建立当地实时数据库、历史数据库

  4)提供多级操作员安全等级设置

  5)专业视频监视系统,随时了解现场的整体状态

  6)自动检测闸门开度及运行状态信息

  7)实现了现地控制、远程控制、联合调度中心三级控制体系

  8)根据需水流量自动调整闸门高度

  9)故障告警、越限告警及告警自动记录功能

  10)闸门泄流量统计和总泄流量统计功能,水位与流量的关系

  11)闸门操作日志记录和事故追忆
