水源井自动化远程监控控制系统

  ---系统概述---

  ◆ 水源井的特点和管理现状:

  1、自来水公司、钢厂、电厂等大型企业的自备水源井数量众多、分布分散。

  2、生产部门需要安排专人到水源井泵房手动开/关水泵。

  3、遇上雨雪天气、道路湿滑,开关一台泵需要很长时间,工作人员在路上的安全也很难保障。

  ◆ 水源井自动化远程监控控制系统设计目标:

  1、远程控制/自动控制水源井水泵启、停,不需再安排人员到现场手动操作。

  2、实时监测水源井的运行状态和运行参数。

  3、实现参数异常自动报警、设备故障自动停机。

  4、必要时,可与水厂/泵站内蓄水池实现联动,根据蓄水池水位智能启、停水源井水泵。

  ◆ 经济和社会效益分析:

  1、节省了大量的人力、交通等水源井管理成本。

  2、大幅度提高了供水生产效率和故障响应速度,确保了安全、稳定供水。

  3、改变了传统的人工管理模式,全面提升了水源井管理水平。

  ---水源井自动化远程监控控制系统组成---

  ◆ 监控中心:

  硬件构成:服务器/计算机、GPRS数据传输模块、打印机(可选)。

  软件构成:水源井远程监控系统软件、数据库软件、操作系统软件(服务器自带)。

  ◆ 通信平台:GPRS-VPN专网(或公网专线)

  ◆ 测控终端:水源井监控设备

  ◆ 现场设备:

  必备设备:水泵启动柜

  选配设备:水位计、压力变送器、流量计、智能电表、红外报警器、工业照相机等。

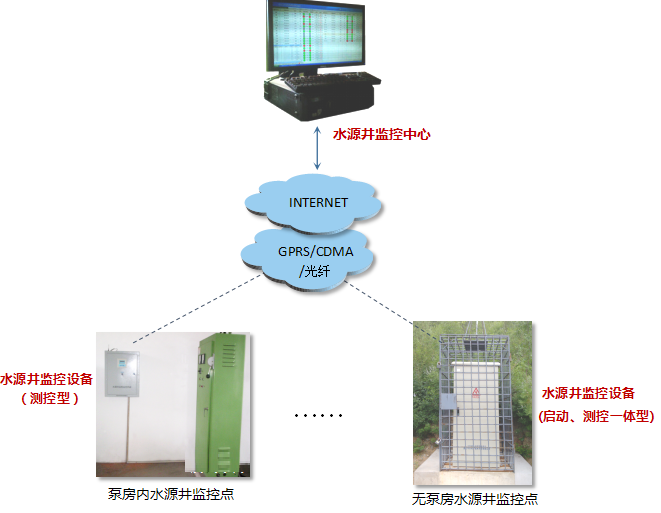

  ---系统拓扑图---





  ---系统功能---

  1、远程控制/自动控制各水源井水泵启、停;控制模式可远程切换。

  2、远程监测水泵运行状态、保护状态和泵房安防状态。

  3、远程监测水泵工作电压、工作电流、运转时间、消耗电能等运行参数。

  4、远程监测水源井水位、出水压力、出水流量等实时生产数据。

  5、水源井监测数据、设备运行记录、人员操作日志等自动存储,可随时查询、调用。

  6、泵房安防异常自动拍照上传;同时支持监控中心远程拍照。

  7、水位过低、电流/电压异常、控制柜保护、人员进入等状况发生时,自动报警。

  8、必要时,可根据水厂/泵站内蓄水池水位智能轮换启动各水源井水泵,既保证了蓄水池的合理蓄水,又实现了各水泵的均衡磨损、延长设备使用寿命。

  ---水源井自动化远程监控控制系统软件界面展示---

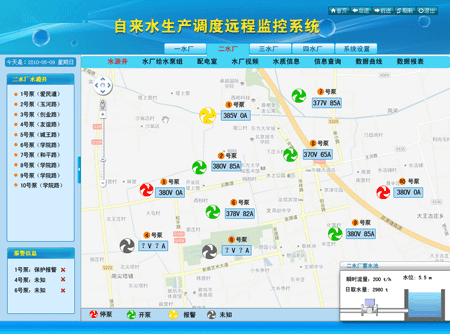

  水源井自动化远程监控控制系统—水源井总览界面

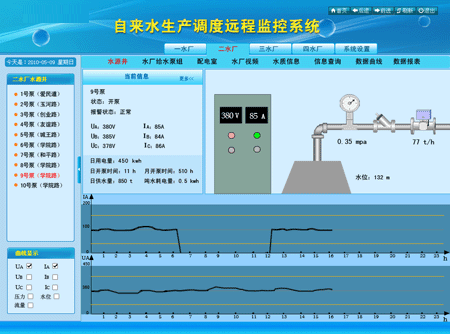

 水源井自动化远程监控控制系统—单口水源井监控界面
